LPMS-INC1
LPMS-INC1: 高精度MEMS 2軸傾斜計センサー

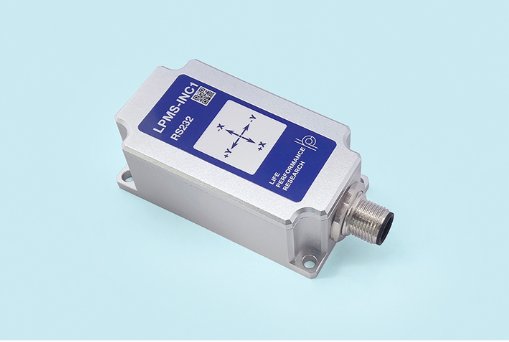

LPMS-INC1 RS232

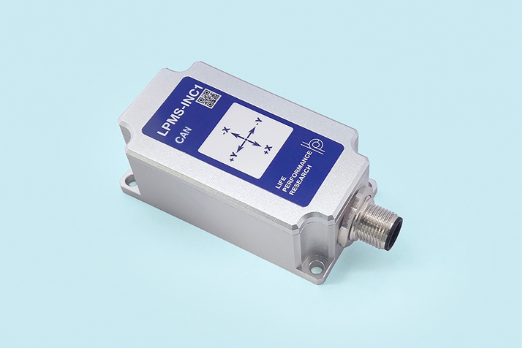

LPMS-INC1 CAN
製品説明
LPMS-INC1は、産業用途における正確な傾斜計測のために設計された高精度2軸傾斜計センサーです。先進のMEMS技術を採用し、過酷な環境でも安定した高精度の計測値を提供します。センサーは、統合されたフィルタリング・キャリブレーションアルゴリズムで加速度センサーのデータを処理し、リアルタイムで信頼性の高い計測を実現します。
リアルタイムデータと接続性
LPMS-INC1は、生の加速度データ、キャリブレーション済み加速度データ、傾斜、温度の計測値を含む連続的なデジタル出力を提供します。さまざまなシステム統合に対応するため、RS232とCANをはじめとする複数の通信インターフェースを備えており、将来の互換性のためにRS485とTTLのオプションも用意されています。
主な特長
- 高精度な傾斜計測のための2軸MEMS傾斜計
- 精度を高める統合フィルタリング・キャリブレーションアルゴリズム
- 動的モニタリング用途のためのリアルタイムデータ出力
- 幅広い通信対応: RS232、CAN（提供中）、RS485、TTL（今後対応予定）
- 産業環境での信頼性の高い性能
活用分野
- 建設機械 – 安定性のモニタリングと制御
- エネルギー・電力 – 構造ヘルスモニタリングと機器の位置合わせ
- 橋梁建設 – 安全性・安定性のための傾斜トラッキング
当社のセンサーフュージョン手法についてはIMUcoreの解説をご参照ください。
詳細についてはお問い合わせください。
ダウンロード
フライヤー（LPMS-INC1_EN、LPMS-INC1_JP）
仕様
| 型番 | LPMS-INC1 RS232 | LPMS-INC1 CAN |
|---|---|---|
| サイズ | 74 x 40 x 28.5 mm | |
| 重量 | 約184 g | |
| 通信インターフェース* | 提供中: RS232、CAN | |
| 最大ボーレート | 921600 bps | 1 M bps |
| 通信プロトコル | LPBUS | CANopen |
| 傾斜計測範囲 | X: ±90°、Y: ±90° | |
| 分解能 | < 0.001°（Float 32ビット出力） | |
| 精度 | 0.011°（RMS） | |
| 加速度センサーのゼロバイアス誤差 | X, Z: ±20 mg Y: -25~±20 mg | |
| 加速度センサーのゼロバイアス温度依存性** | X, Y: ±10 mg Z: ±15 mg | |
| 加速度センサー・ノイズ密度 | X, Z: 20 µg/√Hz Y: 15 µg/√Hz | |
| データ出力形式 | 生の加速度データ / 傾斜データ / 温度データ | |
| データ出力レート | 5 ~ 500 Hz | |
| 消費電力 | 240 mW（0.02A @ 12V） | 300 mW（0.025A @ 12V） |
| 電源（RS232）*** | 5 ~ 36 V DC | |
| コネクター | M12 | |
| ハウジング | アルミニウム、IP67準拠 | |
| 動作温度範囲 | – 20 ~ + 85℃ |
* USB通信が必要な場合はお問い合わせください。
** 室温でのゼロバイアス値からの差です。
*** 性能パラメーターは室温+25℃でのものであり、その他の温度では基準値が変わります。
ご注文
| 製品 | パッケージ内容 | 価格 |
|---|---|---|

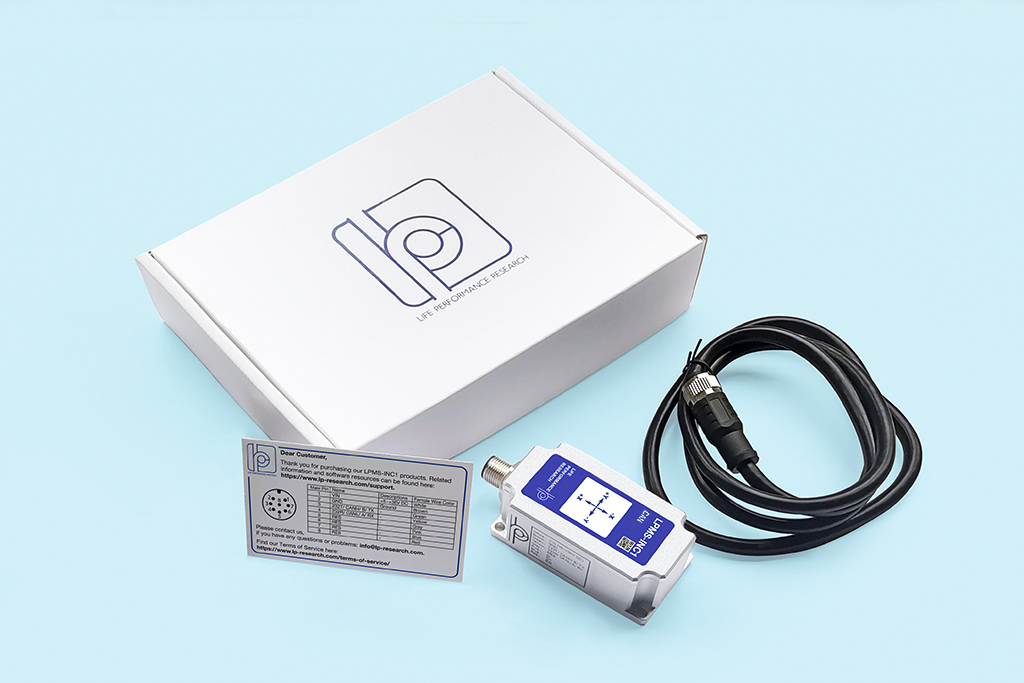

| LPMS-INC1-CAN | LPMS-INC1-CANセンサー ×1 防水データケーブル ×1 パッケージボックス ×1 ユーザーガイドカード ×1 保証（1年） ×1 | ご注文 代理店を探す |
| LPMS-INC1-RS232 | LPMS-INC1-RS232センサー ×1 防水データケーブル ×1 パッケージボックス ×1 ユーザーガイドカード ×1 保証（1年） ×1 | ご注文 代理店を探す |
